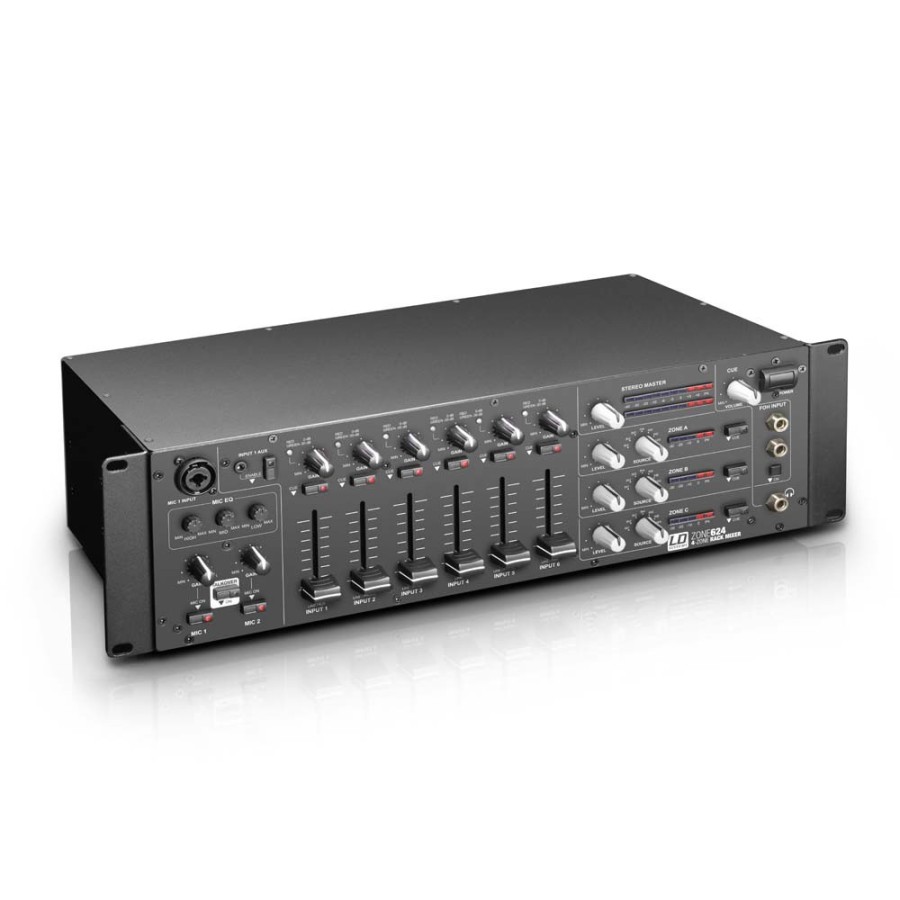

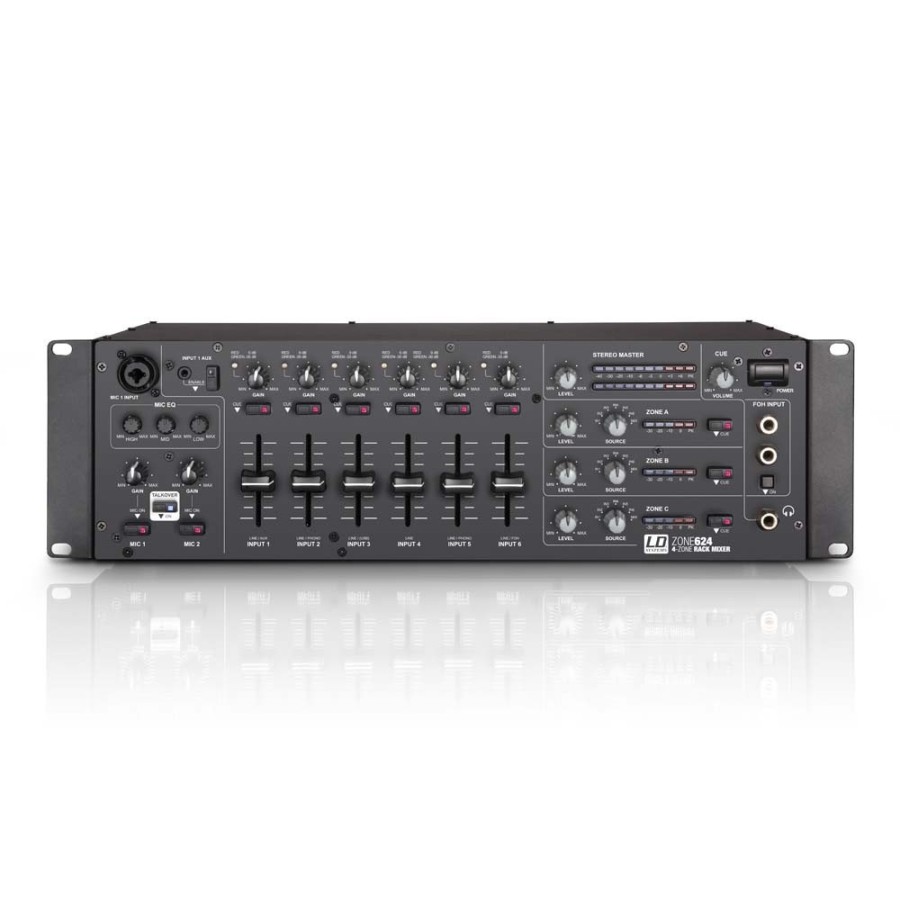

Mezclador de 4 zonas LD Systems ZONE 624

El mezclador de zonas ZONE 624 es un equipo muy completo provisto de 6 canales de línea y 2 de micro, que pueden asignarse a una salida de zona estéreo y tres salidas de zona mono.

El compacto equipo en formato rack de 3 U de altura también dispone de entradas para un sistema externo de avisos de emergencia y de activación/desactivación la función silenciar remota.

Gracias a sus numerosas posibilidades de conexión, el mezclador ZONE 624 es el centro de control perfecto para los sistemas de megafonía instalados en restaurantes, clubes, hoteles o centros de fitness, y para otras muchas aplicaciones.

Las dos entradas de micrófono balanceadas cuentan cada una con ecualizador de 3 bandas, alimentación fantasma de 12 V y función Talkover.

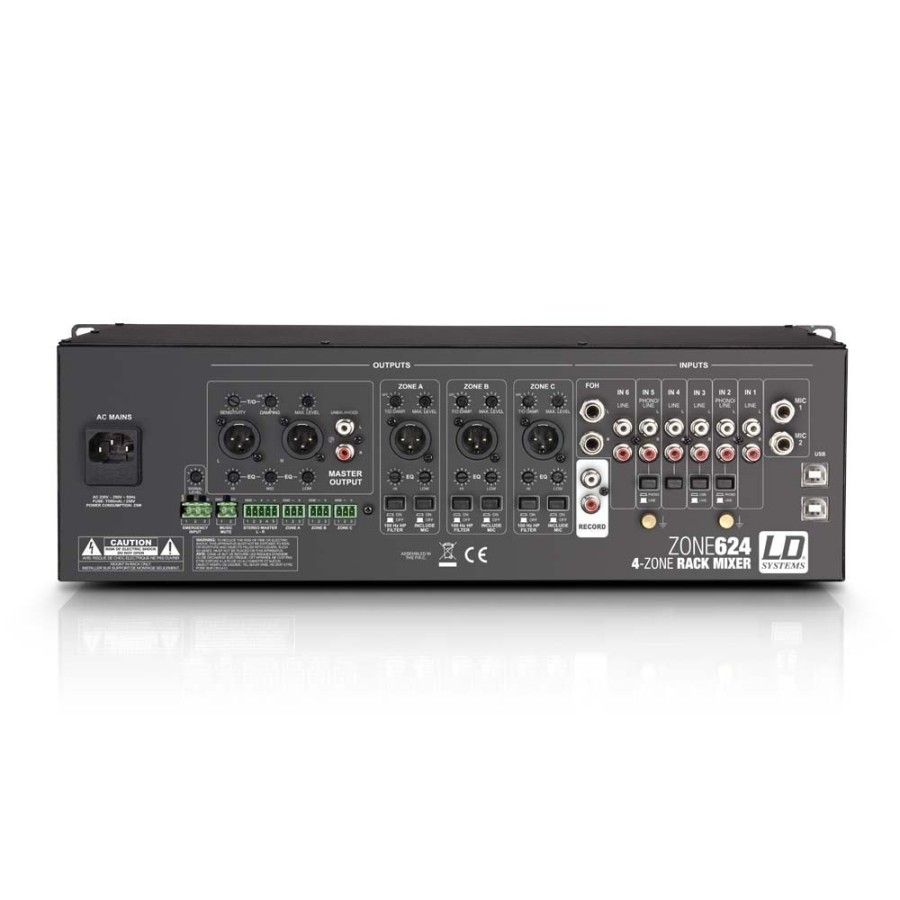

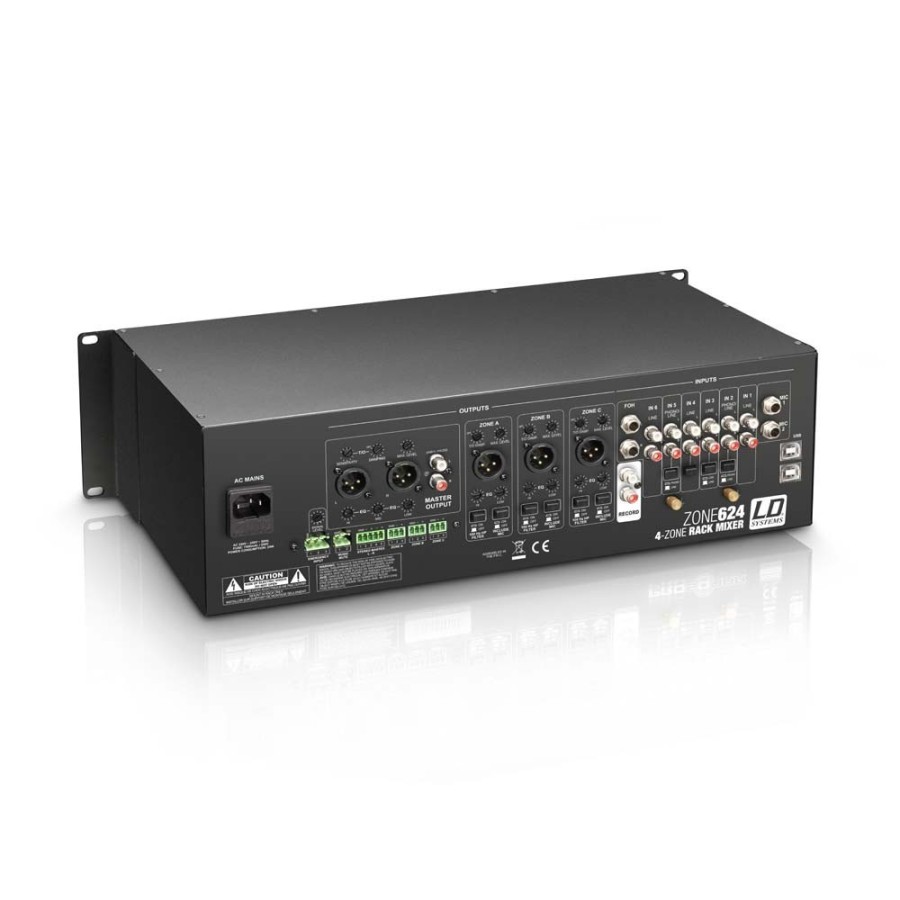

Además, en el panel posterior hay un Talkover Damping para cada salida de zona.

Los 6 canales de entrada estéreo del mezclador ZONE 624 disponen de un control de ganancia, un LED de señal y de pico, un fader de 45 mm, un botón Cue y conectores RCA; además, el canal 6 tiene entradas jack balanceadas para la señal del FOH.

El mezclador también cuenta con una entrada conmutable AUX por minijack de 3,5 mm y una salida USB, que se puede utilizar como entrada y salida estéreo (salida de grabación) lo que permite utilizar el ZONE 624 como una interfaz externa de audio.

Las salidas de la sección principal están balanceadas electrónicamente y cuentan con conectores XLR y de bloque de terminales; la zona estéreo dispone además de conectores RCA no balanceados.

El nivel de salida máximo se puede preajustar en todas las zonas de forma independiente.

Las tres salidas mono del ZONE 624 disponen cada una de un ecualizador de 2 bandas, un filtro paso altos ajustable de 100 Hz, un conmutador para silenciar el micrófono y un vúmetro de nivel; como fuente de entrada se pueden seleccionar cualquiera de las entradas 1 a 6, o bien la señal estéreo principal.

La salida estéreo dispone de un ecualizador de 3 bandas, un control para la sensibilidad del Talkover y dos vúmetros de LEDs para indicar el nivel.

El mezclador ZONE 624 dispone también de una salida de grabación y de una toma de auriculares con control de nivel para el monitorado prefader (PFL).

Características LD SYSTEMS ZONE 624:

Tipo de producto	Mesas de mezclas
Tipo	Instalaciones
Número de zonas	4 (principal, zonas A a C)
Tipo	Estéreo
Altura	3 U
Canales de entrada	8 (2 de micro, 1 de Aux/línea, 2 de phono/línea, 2 de línea, 1 de FOH/línea
Respuesta en frecuencia	20 - 40000 Hz
Canales de micrófono	2 (con alimentación fantasma de 12 V)
Conectores de los canales de micro	jack de 6,3 mm (2 x balanceado)
Conectores de los canales de micro	XLR
Controles de canales de micro	1 x EQ Hi
Controles de canales de micro	1 x EQ Low
Controles de canales de micro	1 x Talkover
Controles de canales de micro	1x EQ Mid
Controles de canales de micro	2 On/Off
Controles de canales de micro	2 x Ganancia
Indicadores de los canales de micro	LED ON
Impedancia de la entrada de los canales de micro	4 Kohmios
Sensibilidad de la entrada de los canales de micro	4,5 mV
THD de los canales de micro	0,08 %
Canales de línea	6 (Input 1: Aux/Line, Input 2 y 5: Line/Phono, Input 3: USB/Line, Input 4: Line, Input 6: Line/FOH)
Conexiones de entrada de línea	Input 1: 2 RCA + minijack estéreo de 3,5 mm
Conexiones de entrada de línea	Input 2, 4 y 5: 2 RCA
Conexiones de entrada de línea	Input 3: 2 RCA + USB
Conexiones de entrada de línea	Input 6: 2 RCA + 2 jacks de 6,3 mm
Controles de los canales de línea	2 de phono/línea
Controles de los canales de línea	AUX Enable
Controles de los canales de línea	Cue
Controles de los canales de línea	FOH On
Controles de los canales de línea	Gain
Controles de los canales de línea	Nivel
Indicadores de los canales de línea	LED Cue
Indicadores de los canales de línea	LED de señal/pico (0 dB)
Impedancia de la entrada de línea	(Phono) 50 Kohmios
Impedancia de la entrada de línea	6 Kohmios
Sensibilidad de la entrada de los canales de línea	(Phono) 25m V
Sensibilidad de la entrada de los canales de línea	2,1 V
THD de los canales de línea	(Phono) 0,05%
THD de los canales de línea	0,02%
Sensibilidad de la entrada de AUX/Line	3 V
Salidas de línea	5 (principal estéreo, 3 de zona mono, grabación estéreo)
Conectores de la salida principal	2 XLR balanceados
Conectores de la salida principal	bloque de terminales
Conectores de la salida principal	RCA (x2)
Controles de la sección principal	EQ Hi
Controles de la sección principal	EQ Low
Controles de la sección principal	EQ Mid
Controles de la sección principal	Max. Level
Controles de la sección principal	Nivel
Controles de la sección principal	Talkover Damping
Controles de la sección principal	Talkover Sensitivity
Indicadores de la sección principal	2 vúmetros de 10 segmentos
Nivel de la salida principal	(balanceada) 24 dBu
Nivel de la salida principal	(no balanceado) 17 dBu
Conectores de la salida de zona	bloque de terminales
Conectores de la salida de zona	XLR (balanceado)
Controles de la sección de zona	Cue
Controles de la sección de zona	EQ Hi
Controles de la sección de zona	EQ Low
Controles de la sección de zona	filtro paso altos de 100 Hz
Controles de la sección de zona	Include Mic
Controles de la sección de zona	Max. Level
Controles de la sección de zona	Nivel
Controles de la sección de zona	Source
Controles de la sección de zona	Talkover Damp
Indicadores de la sección de zona	Vúmetro de 5 segmentos
Nivel de salida de zona	24 (balanceado/no balanceado) dBu
Conectores de la salida de grabación	2 x RCA
Salida de auriculares	1
Conector de la salida de auriculares	Jack de 6,3 mm estéreo
Controles de la salida de auriculares	Cue Volume
Nivel de la salida de auriculares	(a 32 ohmios) 2,5 V
Entradas adicionales	2 (Emergency Input, Output Mute)
Conectores de las entradas adicionales	bloque de terminales
Controles de las entradas adicionales	nivel de la entrada Emergency Input
Sensibilidad de la entrada Emergency Input	5 V
Otros controles	interruptor de encendido
Otros indicadores	LED POWER
Alimentación eléctrica	220 a 250 VAC, 50 Hz
Toma eléctrica	conector IEC
Consumo	25 W
Fusible	T 500 mAL, 250 V
Ancho	485 mm
Altura	132 mm
Fondo	210 mm
Peso	4,4 kg
Accesorios (suministrados)	bloques de terminales
Accesorios (suministrados)	Cable eléctrico
